设计院道路设计案例分享：湖南岳阳某道路设计
发布时间：2018-10-30 来源：本站 浏览：次
2018年6月，公司通过招投标中标湖南省岳阳市某道路设计工程。道路总长为1800.747m，道路红线宽30.0m，行车道宽度为8m-15m。道路等级为城市次干路，设计速度40km/h。路线红路灯路口设置测速监控安全设施,本次设计根据现场实际情况进行补充设计。设计内容包括交通标志、标线、信号灯、交通监控设计。交通标志主要结构设计基准期为30 年。地基基础设计等级为丙级。
交通牌牌面设计图
标志版面中的图形标识符合GB5768.2-2009规定，标志牌含杆件和基础应符合国标要求，标志版面文字采用工程级反光贴面。色度要求满足《公路交通标志反光膜》GB/T18833-2012 的规定。对反光膜可保证至少使用十年，并保证使用十年后反光脱亮度衰减率不超过20%。
悬臂标志杆图
道路交通标志采用钢结构。立柱(喷塑处理〉、横梁等钢件采用高频焊接钢管，材质Q235-B ，并满足下列要求:
系统接线示意图
设计院目前已经在全国各地完成备案工作，能够承接建筑设计、市政设计、城乡规划、风景园林设计、化工石化设计、电力设计、公路设计、消防装修设计等设计项目，设计服务专线：18782111161
交通平面图
交通牌牌面设计图

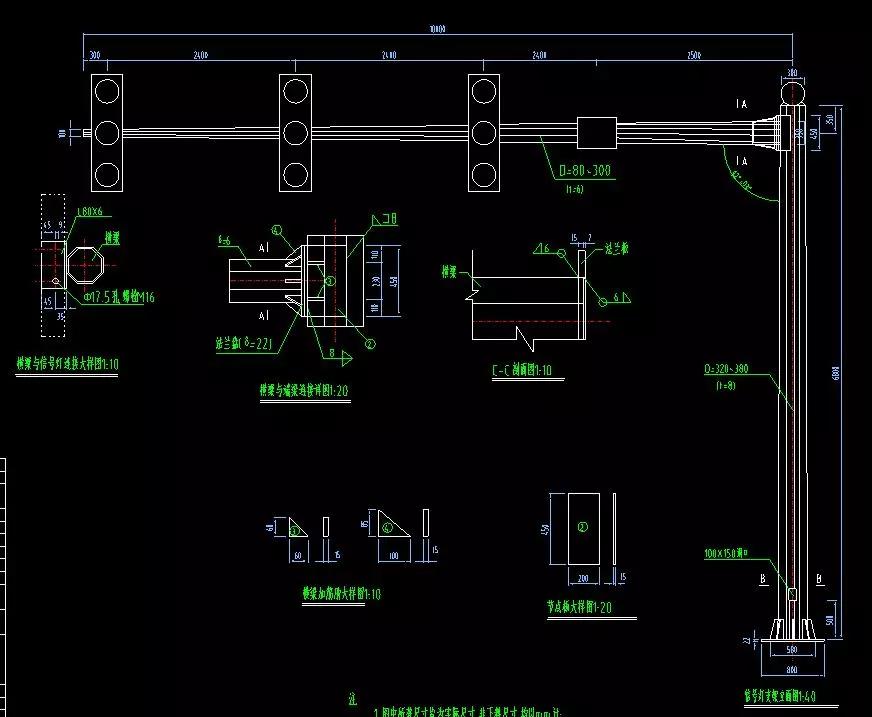

信号灯结构图
悬臂标志杆图
1）材质符合《碳素结构钢》 (GB/T700-2006) 的规定，应具有抗拉强度、伸长率、屈服强度、冷弯试验、和硫、磷、碳含量的合格保证。
2）钢材的抗拉强度实测值与屈服强度测值的比值不小于1.2。
3）钢材应有良好的可焊性和合格的冲击韧性。

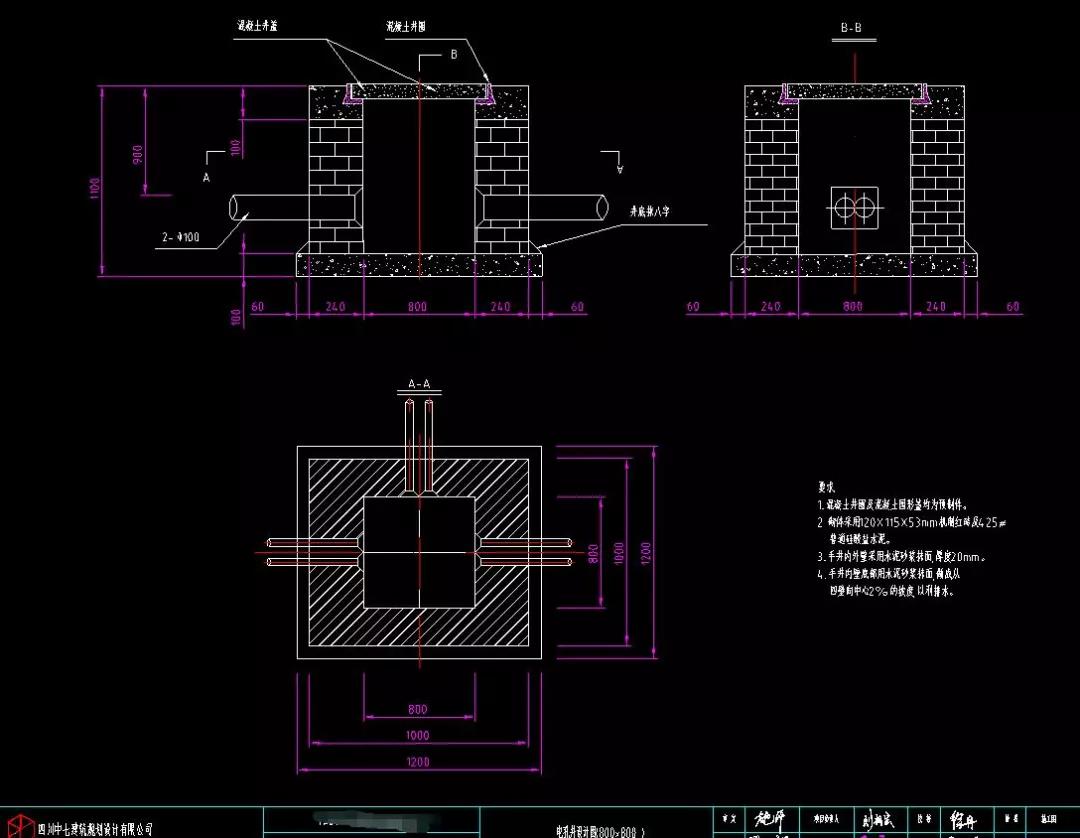

交通牌牌面设计图电孔井设计图

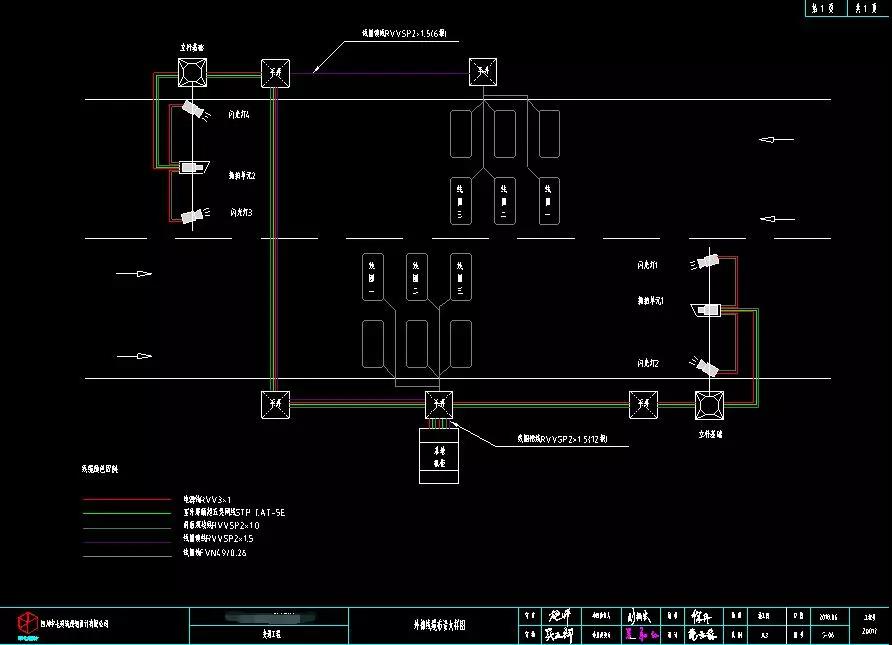

外部线缆布设大样图
系统接线示意图
