本建筑设计院-安徽某道路设计案例
发布时间：2019-09-24 来源：建筑设计院 设计院 浏览：次
2019年7月，我院通过招投标中标安徽宿州某道路工程施工图设计项目。该道路工程由A段、B段、C段和D段组成，总长度约15054.759米。其中A段和B段，路基宽6.5米，路面宽度5.0米，C段和D段，路基宽7.0米，路面宽度5.5米，设计为水泥砼路面。
本次施工图路线布设与老路路线线位基本一致。设计中灵活运用直线、圆曲线等线形要求，采用切合实际的设计指标，使线形均衡、顺畅协调。力求各项指标均符合设计规范要求。
路面设计在满足该地区交通量和使用要求的前提下，根据甲方要求并结合该地区路面设计经验及施工要求，进行路面设计。
路基设计针对工程特点、根据沿线的地形地貌地质构造水文地质地基上的性质等，经过多方案论证，确保路基的强度和整体性，满足城市支路各项功能要求。

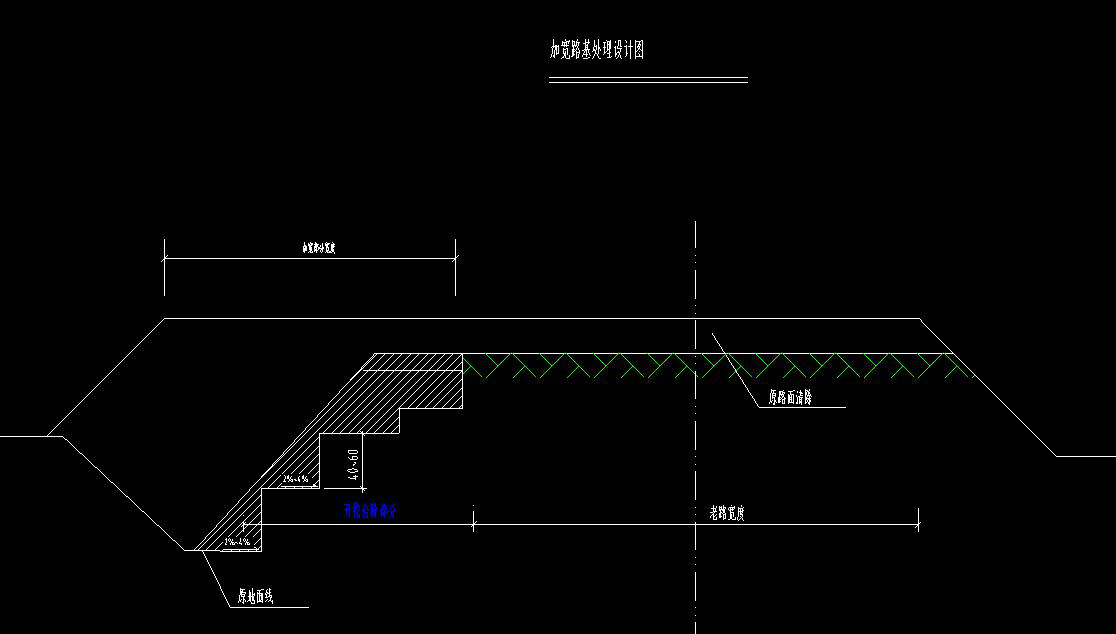

路面横断面设计：
路面设计：
盖板边沟构造图：
板缝布置图：

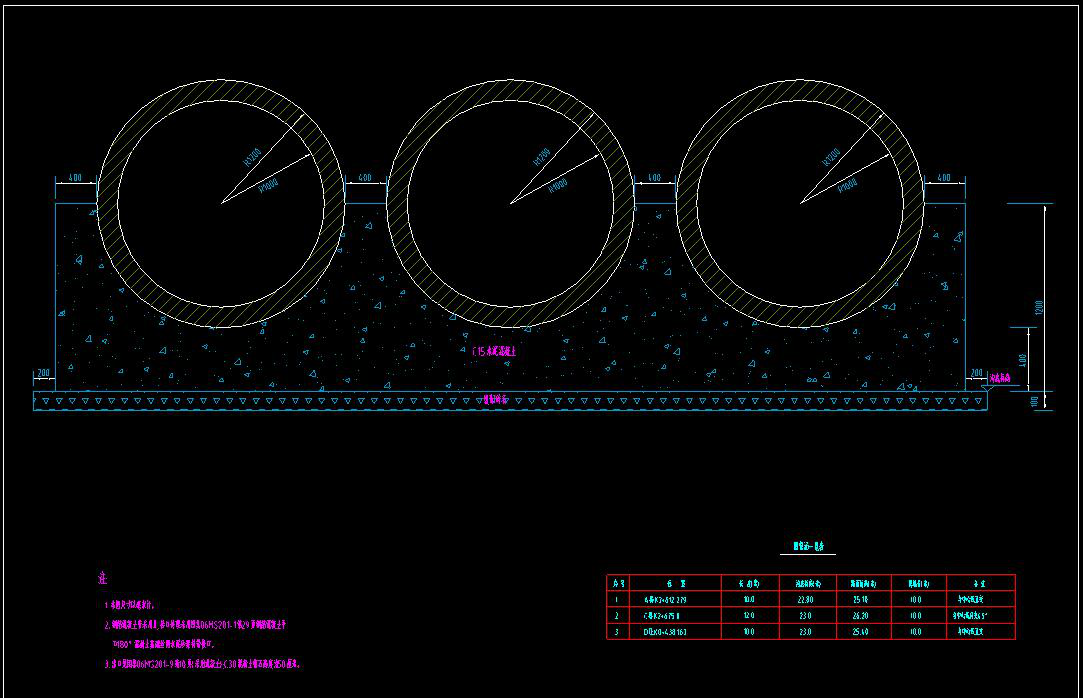

过路管道设计图：
圆管涵配筋图：
